3D-tulostuksesta tuotantomuotteihin: miten prototyyppisi saavuttaa markkinoille

Hienosti suunniteltu muovinen prototyyppi lepää hiljaa suunnittelijan työpöydällä. Sen ja tuhansien kauppojen hyllyille tarkoitettujen tuotteiden välissä on kuilu, joka tunnetaan nimellä "muotti". Tämä aukko on ollut lukemattomien luovien ideoiden hautausmaa.

Teollinen suunnittelija Li Wei tutkii shanghailaisen startupin studiossa huolellisesti kädessään olevaa 3D-tulostettua prototyyppiä – ergonomista lemmikkieläinten ruokintaa.

"Olemme toistaneet tämän prototyypin 17 versiota", hän sanoo pyöritellen varovasti näytettä. "Mutta myydäksemme sitä online-alustoilla meidän on tuotettava vähintään 5 000 yksikköä."

Yksittäisestä kappaleesta erätuotantoon, suunnittelusta hyödykkeisiin, tärkein askel tällä tiellä on kuroa umpeen valmistuskuilu 3D-tulostuksesta ruiskupuristusmassatuotantoon.

01 Prototyyppien arvo ja rajoitukset

3D-tulostus on mullistanut prototyyppien valmistuksen. Suunnittelijat voivat nyt muuttaa ideat fyysisiksi kokonaisuuksiksi muutamassa päivässä tai jopa tunneissa murto-osalla perinteisistä kustannuksista.

Tämä tekniikka mahdollistaa nopean iteroinnin. Li Wein tiimi testasi lemmikkieläinten syöttölaitteen erilaisia ​​kulmia, kapasiteettia ja materiaalivaikutuksia kahden kuukauden ajan. "Painoimme jopa läpinäkyvän version tarkkaillaksemme sisäistä rakennetta", hän kertoo ja osoittaa työpöydällä olevia värikkäitä prototyyppejä.

3D-tulostuksella on kuitenkin ylitsepääsemättömiä rajoituksia. Materiaalikustannukset prototyyppiä kohden voivat olla kymmeniä kertoja korkeammat kuin ruiskupuristetulla tuotteella, ja tuotantonopeus on aivan eri mittakaavassa – yhden syöttölaitteen 3D-tulostus kestää 6 tuntia, kun taas ruiskupuristuskoneella voidaan tuottaa 8 30 sekunnin välein.

"Kriittisempi ongelma on suorituskyvyn ero", selittää kokenut valmistusinsinööri Chen Jianguo. "3D-tulostuksen kerros kerrokselta rakenne johtaa anisotropiaan, kun taas ruiskuvaletuilla tuotteilla on parempi eheys ja lujuus."

02 Kriittinen päätös kuilun kuromisessa

Kun siirrytään prototyypistä massatuotantoon, suunnittelijan ensimmäinen kriittinen päätös on: Milloin muotti luodaan?

Muotin luominen merkitsee ennakkoinvestointia, joka vaihtelee kymmenistä satoihin tuhansiin RMB:iin, mikä muodostaa merkittävän riskin startup-tiimeille. "Olemme nähneet liian monta mallia epäonnistuvan, koska muotti luotiin liian aikaisin tai liian myöhään", Chen sanoo.

Tämän päätöksen kriteereitä ovat suunnittelun kypsyys, markkinakysynnän validointi ja tuotannon mittakaavan ennustaminen. Li Wein tiimi päätti investoida muottiin vasta saatuaan yli 3 000 ennakkotilausta tuotteelleen.

Suunnittelun optimointi ennen muotin luomista on yhtä tärkeää. Suunnittelijoiden tulee ottaa huomioon ruiskuvaluprosessin vaatimukset: tasainen seinämän paksuus, sopivat syväyskulmat ja järkevät jakoviivan sijainnit.

"Monet kauniit 3D-painetut prototyypit epäonnistuisivat, jos niitä käytettäisiin suoraan muotin luomiseen", Chen huomauttaa. "Esimerkiksi tämän syöttölaitteen alkuperäisessä suunnittelussa oli liikaa suoria kulmia ja paksuusvaihteluita. Ehdotimme 23 muunnelmaa, jotta se mukautuisi ruiskupuristustuotantoon."

03 The Mold: tasoittaa tietä massatuotantoon

Muotti on ruiskuvalun massatuotannon ydintyökalu ja suurin ennakkoinvestointi. Yksinkertainen yksionteloinen muotti voi maksaa 30 000 - 80 000 RMB, kun taas monimutkainen monionteloinen muotti voi maksaa satoja tuhansia.

Muottien valmistus itsessään on tarkkuustekniikkaprosessi. Nykyaikaiset muottitehtaat käyttävät CNC-työstökoneita, sähköpurkauskoneistusta (EDM) ja syväreikäporauslaitteita erikoisteräskappaleiden työstämiseen muotteihin, joiden tarkkuus on 0,005 millimetriä eli kymmenesosa hiuksen halkaisijasta.

"Muotia ei ole tarkoitettu vain prototyypin kopioimiseen, vaan tuotantoprosessin optimointiin", muottien suunnittelija Zhao Feng sanoo. "Meidän on otettava huomioon portin sijainti, jäähdytysjärjestelmät ja poistomekanismit varmistaaksemme, että jokainen sykli tuottaa tehokkaasti laadukkaita tuotteita."

Muotin käyttöikä vaikuttaa suoraan tuotteen yksikköhintaan. Laadukas muoti voi tuottaa miljoonia tuotteita, jolloin muotin kustannukset kuolevat mahdollisesti vain muutamaan senttiin per tuote.

04 Kokeilumuotit ja säädöt

Kun ensimmäinen muotti on valmis, alkaa todellinen testi. Koevalu on avainvaihe muotin suunnittelun tarkistamisessa ja ruiskuvaluparametrien säätämisessä, mikä vaatii tyypillisesti 3–5 iteraatiota.

"Ensimmäinen koeajo paljastaa usein erilaisia ​​ongelmia", Chen muistelee Li Wein tiimin kokemuksia. "Heidän syöttölaitteessa oli aluksi ongelmia kutistumisen ja havaittavien hitsauslinjojen kanssa."

Säätämällä ruiskutusparametreja – lämpötilaa, painetta, nopeutta ja aikaa – insinöörit optimoivat tuotantoprosessin vähitellen. Samanaikaisesti itse muotti saattaa vaatia hienosäätöä, kuten pintojen kiillotusta viimeistelyn parantamiseksi tai jäähdytyskanavien muokkaamista tehokkuuden parantamiseksi.

Li Wei todisti koko koevaluprosessin. "Ensimmäisen ruiskuvaletun syöttölaitteen ulostyöntäminen muotista tuntui täysin erilaiselta kuin 3D-tulostus – se oli tukevampi, siinä oli tasaisempi rakenne ja se tuntui enemmän "oikealta" tuotteelta", hän sanoo.

05 Materiaalin valinnan taloustiede

Siirtyminen 3D-tulostuksesta ruiskuvaluon tuo myös perustavanlaatuisen muutoksen materiaalivalinnoissa. 3D-tulostuksessa käytetään yleensä erityisiä filamentteja, kuten PLA- tai ABS-filamentteja, kun taas ruiskupuristus tarjoaa laajemman valikoiman teknisiä muoveja erilaisilla kustannusrakenteilla.

"Valitsimme lopulta elintarvikelaatuisen PP-materiaalin (polypropeeni), Li Wei selittää. "Se ei ole vain turvallista, vaan se myös maksaa paljon vähemmän kuin 3D-tulostusmateriaalit ja sillä on paremmat muovausominaisuudet."

Materiaalikustannukset muodostavat merkittävän osan ruiskuvalutuotannosta. Suunnittelun optimointi materiaalin käytön vähentämiseksi ja kustannustehokkaiden materiaalitoimittajien valinta voivat vaikuttaa suoraan tuotteen kilpailukykyyn markkinoilla.

Laajamittainen tuotanto mahdollistaa myös materiaalien kierrätyksen. Ruiskuvalussa syntyneet putkikannattimet ja vialliset osat voidaan murskata ja ottaa uudelleen tuotantoon tietyssä suhteessa, mikä vähentää kustannuksia entisestään.

06 Tuotannon rytmi ja laadunvalvonta

Massatuotantoon siirtyessä tuotannon rytmi ja laadunvalvonta tulevat kriittisiksi. Keskikokoinen ruiskuvalukone voi tuottaa kymmeniä tuhansia syöttölaitteita päivittäin. Miten varmistetaan, että jokainen tuote täyttää standardit?

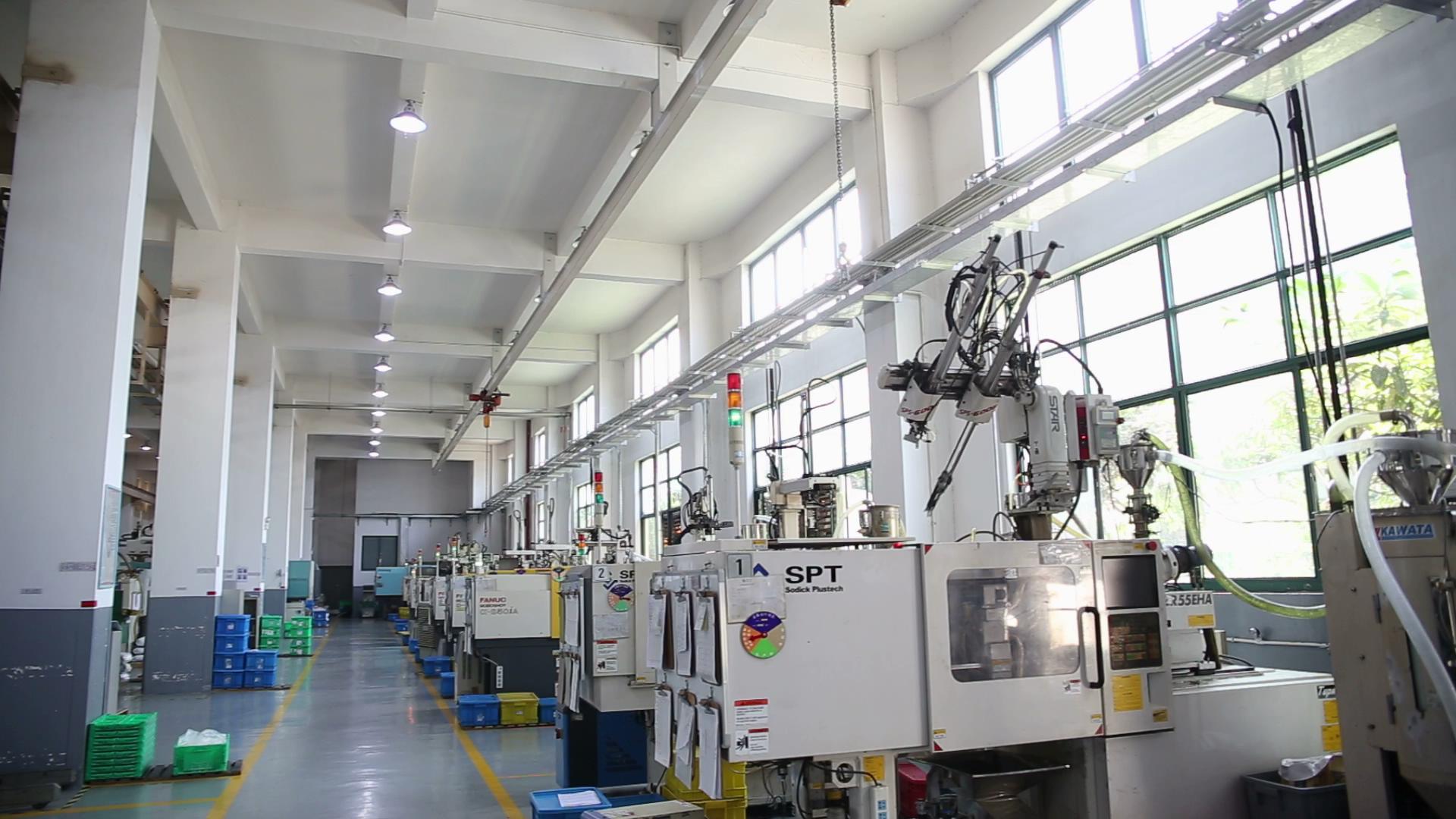

Nykyaikaiset ruiskuvalupajat on varustettu erilaisilla valvontamenetelmillä: anturit valvovat ruiskutuspainetta ja lämpötilaa reaaliajassa; näköjärjestelmät tarkastavat jokaisen tuotteen pintavikojen varalta; ja säännöllistä näytteenottoa suoritetaan mittamittausta ja toiminnallista testausta varten.

"Olemme perustaneet tuotantolinjalle kolme tarkastuspistettä", Chen sanoo. "Vain kaikki tarkastukset läpäisevät tuotteet pakataan ja varastoidaan."

Laadunvalvonnassa ei ole kyse vain tuotteen johdonmukaisuudesta, vaan se vaikuttaa myös brändin maineeseen. Tuotantolinja, jolla on hyvin hallittu vikojen määrä, voi säästää brändille merkittäviä myynnin jälkeisiä kustannuksia.

07 Polku markkinoille

Kun ensimmäinen erä ruiskupuristettuja lemmikkieläinten ruokintalaitteita tulee pois tuotantolinjalta, heidän matkansa markkinoille on vasta alussa.

Pakkaussuunnittelussa on otettava huomioon suoja kuljetuksen aikana ja houkuttelevuus vähittäiskaupan ympäristöissä. Li Wein tiimi on erityisesti suunnitellut pakkauksen, jossa on ikkuna, joka esittelee syöttölaitteen ominaisuuksia. "Kuluttajat näkevät intuitiivisesti syöttölaitteen kulman ja rakenteen", hän sanoo.

Logistiikka ja varastonhallinta tuovat uusia haasteita massatuotannon jälkeen. "Meidän on tasapainotettava tuotantonopeus, varastokustannukset ja markkinoiden kysyntä", Li Wei huomauttaa. "Tämä on täysin eri asia kuin prototyyppien tekeminen."

Siirtyminen 3D-tulostetusta prototyypistä ruiskupuristettuun massatuotteeseen ei ole vain muutos valmistusmenetelmissä, vaan ajattelutavan muutos. Suunnittelijoiden on siirryttävä yksittäisten, hienojen esineiden luomisesta tehokkaasti tuotettujen, markkinoilla kilpailukykyisten tuotteiden suunnitteluun.

Li Wein studion sumisevasta 3D-tulostimesta tehtaan rytmisesti toimiviin ruiskuvalukoneisiin; ainutlaatuisesta prototyypistä työpöydällä tuhansiin siististi pinottuihin tuotteisiin varastossa – jokainen askel tällä tiellä vaatii erilaista asiantuntemusta ja päätöksiä.

Muotti on silta luovuudelle, joka yhdistää suunnittelun ja markkinat, prototyypin ja tuotteen. Se vaatii huomattavia investointeja, mutta on välttämätön tapa muuttaa hyvä idea elinkelpoiseksi yritykseksi.

Ensimmäisellä viikolla lemmikkieläinten ruokintalaitteen julkaisun jälkeen Li Wein tiimi sai ensimmäisen käyttäjäpalautteen. "Yksi asiakas sanoi, että tämä syöttölaite toimii paljon paremmin kuin hänen aiemmin käyttämät, ja hänen kissansa lakkasi vihdoin levittämästä ruokaa kaikkialle", Li Wei sanoo hymyillen.

Tällä hetkellä matka, joka alkoi 3D-tulostimella, saavuttaa vihdoin oikean määränpäänsä – täyttää todelliset tarpeet todellisessa maailmassa.
