Mikrotarkkuus ruiskuvalu

Micro-Precision Injection Molding tarkoittaa kehittynyttä ruiskuvalutekniikkaa, joka toteuttaa erittäin pienikokoisten muoviosien (yleensä osan paino ＜1g, osan koko ＜0,1mm) tai erittäin korkeiden tarkkuusvaatimusten (mittatoleranssi ≤±0,001 mm, erillinen geometrinen toleranssi 0-000 ±0 mm) ruiskutuslaitteistolla. tiukka prosessivalvonta. Sen ydinominaisuus on murtaa perinteisen ruiskupuristuksen tarkkuusrajoitukset, sillä se pystyy muodostamaan monimutkaisia ​​osia, joissa on mikrorakenteita (kuten mikrokanavia, mikropyörän hampaan paksuus ＜0,05 mm), joiden painon poikkeama on ≤±0,005 g ja pinnan karheus Ra≤0,02 μm. Verrattuna tavalliseen tarkkuusruiskuvaluun (toleranssi ±0,01 mm), mikrotarkkuusruiskuvalulla saavutetaan suuruusluokkaa parempi koon hallinta, painon tasaisuus ja mikrorakenteen muovausominaisuudet. Sitä käytetään laajalti sellaisilla aloilla kuin mikroelektroniikka, minimaalisesti invasiiviset lääkinnälliset laitteet ja ilmailu-avaruusalan mikrokomponentit, ja se on keskeinen valmistustekniikka huippuluokan tuotteiden miniatyrisoinnissa ja integroinnissa.

P&M Micro-Precision Injection Moulding Johdatus

1 Mikrotarkkuusruiskupuristuksen perusominaisuudet

1. Erittäin pieni koko ja erittäin tarkka ohjaus

Mittatarkkuus: Pystyy muodostamaan vakaasti osia, joiden piirrekoko on ＜0,1 mm (kuten lääketieteellisen katetrin sisähalkaisija 0,08 mm, mikroelektronisen liittimen tapin leveys 0,06 mm), mittatoleranssilla ±0,001 mm, mikä ylittää huomattavasti tavallisen ruiskutustarkkuuden ±0,01 mm.  suljetun kierron ohjausruiskuvalukoneilla (asennon toistettavuus ±0,0001 mm), mikä varmistaa saman erän osien mittojen yhdenmukaisuuden (poikkeama ≤ ±0,0005 mm);

Geometrinen tarkkuus: Osien geometristen toleranssien tiukka hallinta, kuten mikrovaihteiston nousun kumulatiivinen virhe ≤ ± 0,0008 mm, mikrokanavan koaksiaalisuus ≤ ± 0,0005 mm, saavutetaan muotin onteloiden erittäin tarkalla työstyksellä (tarkkuus ± 0,0003 mm ruiskutuspaineen/muovauslämpötilan säädöllä; reaaliaikainen lämpötilasäätö mm)

Painon tarkkuus: Mikroosille, joiden paino on ＜0,5 g (kuten lääketieteelliset mikroventtiilit, mikro-anturien kotelot), painopoikkeamaa säädetään ±0,005 g:n sisällä, mikä saavutetaan injektiotilavuuden tarkalla ohjauksella (minimiruiskutustilavuus jopa 0,001 cm³) ja paineenpitoprosessilla, jolloin vältetään painon aiheuttamat osien toiminnalliset vaikutukset.

2. Monimutkaisen mikrorakenteen muovauskyky

Mikrotarkkuusruiskuvalulla voidaan saavuttaa mikrorakenteita, joita on vaikea muodostaa perinteisellä ruiskuvalulla ja jotka täyttävät huippuluokan tuotteiden toiminnalliset vaatimukset

Mikrokanavat ja mikrohuokoiset rakenteet: Voidaan muodostaa mikrokanavia, joiden poikkileikkauskoko on 0,05 × 0,05 mm (käytetään biosiruihin ja mikrolämmönvaihtimiin), joiden mikrohuokoinen halkaisija on vähintään 0,02 mm (kuten lääketieteelliset sumuttimen suuttimet) ja sileitä huokosseinämiä (Ra ≤ 0,01 μm), ilman porsareita tai lohkoja;

Mikrohammaspyörät ja mikrovoimansiirtorakenteet: Mikrohammaspyörät, joiden muovausmoduuli ≤ 0,01 (hammaspaksuus 0,03-0,05 mm), hampaiden pinnan karheus Ra ≤ 0,008 μm, vaihteiston tarkkuus ISO 1328 asti Grade 10 tai enemmän, sopivat mikro-instrumenttien voimansiirtotarpeisiin ja tarkkuustarpeisiin.

Mikrosirut ja mikrotekstuurirakenteet: Mikrosirujen ulkonemia, joiden väli on 0,01-0,03 mm (kuten optisten komponenttien mikrolinssiryhmät) tai 0,005-0,01 mm syvyisiä mikrotekstuureja, muodostetaan osan pinnalle, joiden rakenteellinen replikointitarkkuus on ≥ 95 % ja ei muodonmuutosta tai häviötä.

3. Materiaalien ja prosessien korkea sopeutumiskyky

Mikrotarkkuusruiskuvalu vaatii räätälöityjä prosessiparametreja, jotka perustuvat erilaisiin materiaaliominaisuuksiin ja osien toimintoihin:

Tarkka materiaalin valinta: Yleisiä materiaaleja ovat LCP, POM ja PC, jotta vältetään muovaustarkkuuteen vaikuttavat epäpuhtaudet;

Prosessiparametrien tarkentaminen: Ruiskutusnopeutta on säädettävä tarkasti 1-5 mm/s sisällä, jotta vältetään liiallisen sulaleikkauksen aiheuttama mikrorakenteen muodonmuutos; Pitopaineen asteittainen säätö, eriytetyn pitopaineen asettaminen osien eri alueille paikallisen kutistumisen kompensoimiseksi;

Tiukka ympäristönvalvonta: Tuotantoympäristön lämpötilan, kosteuden ja pölyttömän on oltava vakio, jotta vältetään lämpötilan vaihtelut, jotka voivat aiheuttaa homeen lämpömuodonmuutoksia tai pölyn tarttumista, mikä vaikuttaa osien pintalaatuun.

II Mikrotarkkuusruiskupuristuksen tuotantoprosessi

1. Tuotesuunnittelu ja muottien kehittäminen

(1) Tuotesuunnittelu

Rakennesuunnittelu: Piirrä 1:10 suurennettu 3D-malli CAD-ohjelmistolla keskittyen mikrorakenteen mittojen ja sijaintitoleranssien merkitsemiseen; Topologian optimointi redundanttien rakenteiden vähentämiseksi ja jännitysristiriitojen välttämiseksi mikrorakenteiden ja päärakenteiden välillä;

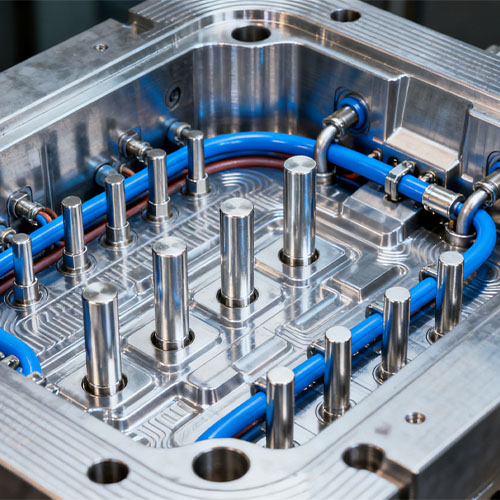

(2) Muottien kehittäminen

Muotin materiaali: Muotin ontelo on valmistettu jauhemetallurgisesta nopeasta teräksestä tai yksikidetimantista kulutuskestävyyden ja pinnan tarkkuuden varmistamiseksi, ja muotin käyttöikä on ≥ 100 000 kertaa;

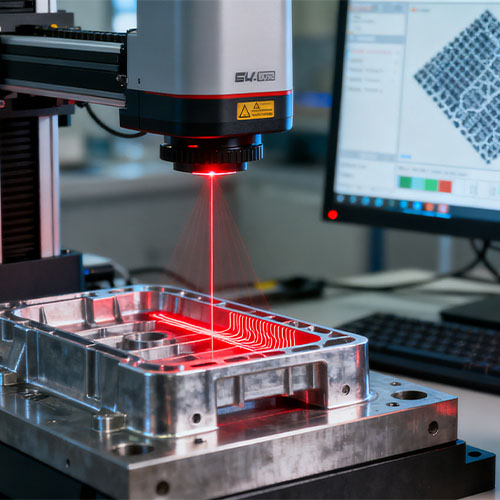

Onkalotyöstö: ultratarkkuustyöstötekniikoiden, kuten hitaan lanka-EDM:n, fokusoidun ionisäteen koneistuksen ja timanttityökalujen sorvauksen, käyttö; Ontelon pinnan kiillotus mikrorakenteen replikoinnin tarkkuuden varmistamiseksi;

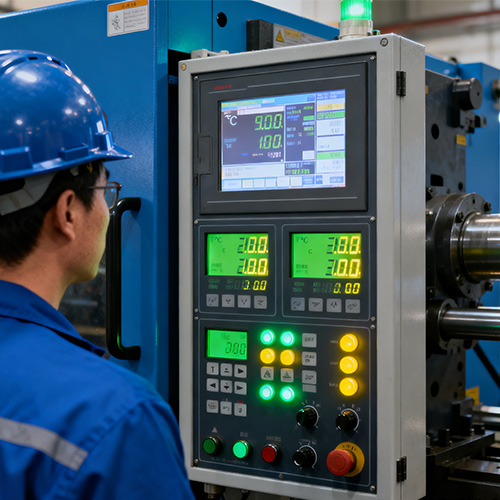

2. Raaka-aineen valmistelu ja ruiskuvalu

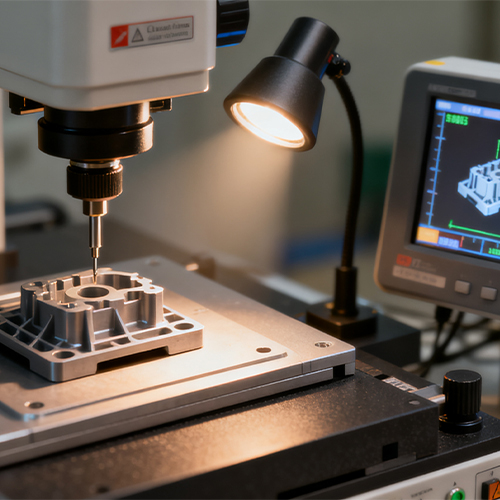

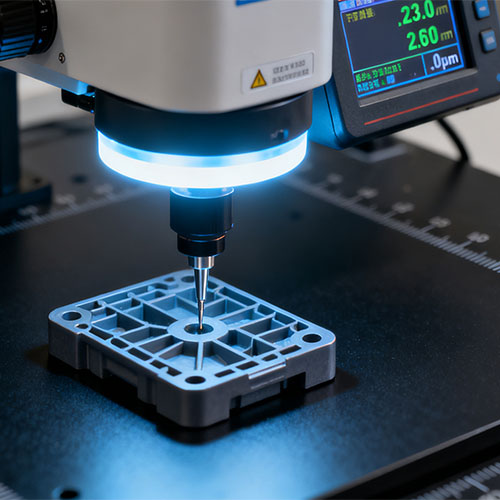

3. Jälkikäsittely ja laaduntarkastus

P&M Micro-Precision -ruiskuvalu (erittely)

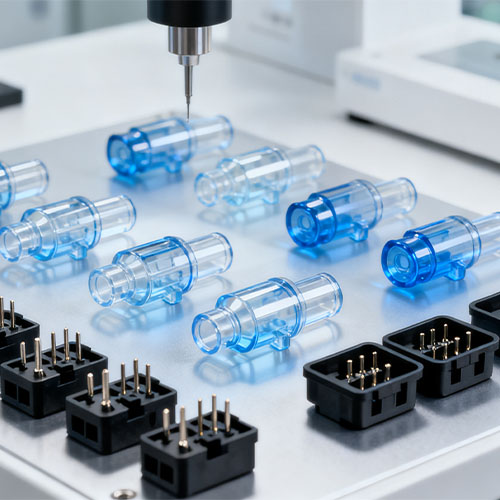

P&M:n mikrotarkkuusruiskuvaluominaisuus ja sovellus

1. Mikroelektroniikka ja puolijohdeteollisuus)

Perusvaatimukset: Erittäin pieni koko, korkea eristys, korkean lämpötilan kestävyys, mukautuva komponentteihin, kuten sirupakkauksiin ja mikroliittimiin.

2. Vähiten invasiivisten lääketieteellisten laitteiden teollisuus

Perusvaatimukset: bioyhteensopivuus, erittäin tarkka mikrorakenne, steriiliys, sopeutuvuus minimaalisesti invasiivisiin kirurgisiin instrumentteihin ja diagnostisiin laitteisiin.

3. Ilmailu- ja mikroinstrumenttiteollisuus

Perusvaatimukset: korkea luotettavuus, kestävyys äärimmäisissä olosuhteissa, kevyt, sopii mikroantureille ja navigointikomponenteille.

Räätälöintiprosessi
