Muovinen ruiskujäähdytyselementtivalu

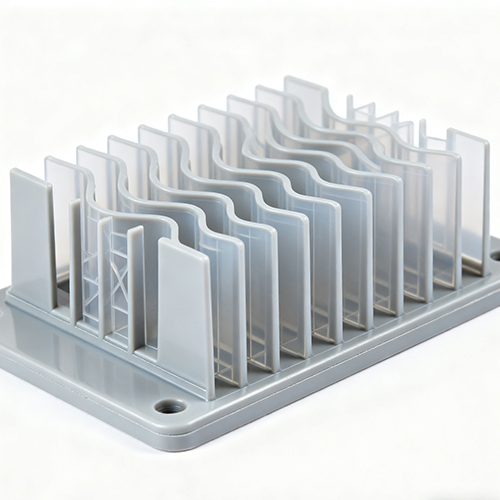

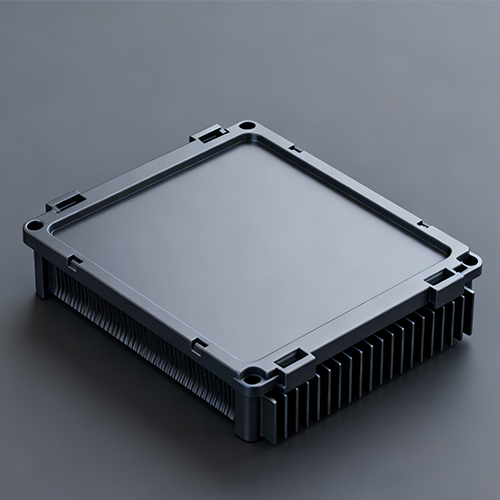

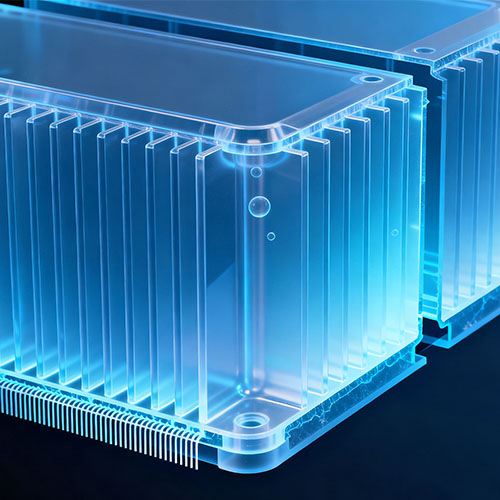

Plastic Injection Heat Sink Molding on valmistustekniikka, joka ruiskuttaa sulaa muovia erityiseen muottiin ruiskuvaluprosessin kautta ja tuottaa jäähdytyksen jälkeen muoviosia, joilla on lämmönpoistotoiminto.

Yhdistämällä muovin kevyen painon ja alhaisten kustannusten edut lämmönpoistorakenteen suunnitteluun, tätä tekniikkaa käytetään laajalti elektroniikkalaitteissa, autojen elektroniikassa ja muilla aloilla komponenttien lämmön kertymisen ongelman ratkaisemiseksi.

P&M muovin ruiskutusjäähdytyselementin muovauksen esittely

Muotin suunnittelu ja valmistus

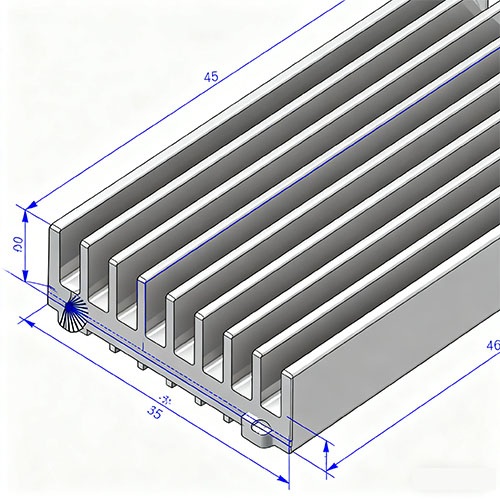

Suunnittele muotin ontelo jäähdytyselementin rakenteen mukaan (kuten evien tiheys, paksuus, lämmönpoistokanava) ja käytä korkean tarkkuuden käsittelyä (kuten CNC-jyrsintä, EDM-sähköpurkauskoneistus) muotin tarkkuuden varmistamiseksi, toleranssien ollessa yleensä ±0,02 mm.

Raaka-aineen valmistus

Modifioidut muovit, joissa on lämpöä johtavia täyteaineita (kuten grafiittia, alumiinijauhetta, keraamisia hiukkasia), valitaan. Yleisiä substraatteja ovat PP, PA66, PPS jne. Lämmönjohtavuus voidaan nostaa arvoon 10-50 W/(m·K), samalla kun varmistetaan materiaalin korkean lämpötilan kestävyys (vaatii yleensä pitkäaikaista lämpötilankestoa ≥120℃).

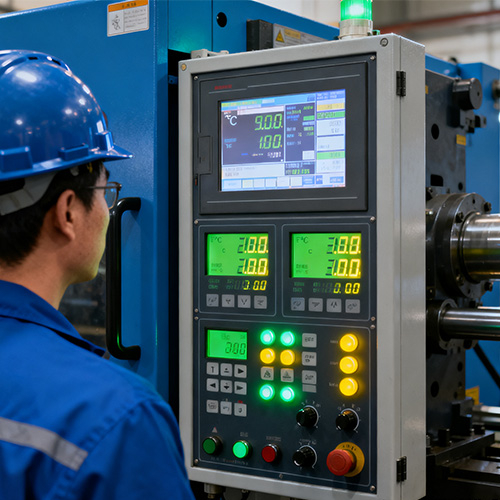

Ruiskuvalu

Ruiskuta sulaa muovia muottipesään korkealla paineella (50-150 MPa) ja suurella nopeudella (50-200 mm/s), kompensoi muovin kutistuminen paineenpitovaiheen kautta (pitopaine on yleensä 60-80 % ruiskutuspaineesta) ja jäähdytä sitten ja muotoile (jäähdytysaika on 40-60 % kokonaissyklistä).

Jälkikäsittely

Se sisältää muotin purkamisen, purseenpoiston (saavutettavissa jäädyttämällä leikkaamalla tai laserleikkauksella), pintakäsittelyn (kuten lämpöä johtavan pinnoitteen ruiskutuksen, tyhjiöpinnoituksen) ja jotkin tuotteet on koottava (kuten liimaus metallisten lämmönpoistoalustojen kanssa).

P&M muovinen ruiskutusjäähdytyselementtilista (erittely)

P&M muovin ruiskutusjäähdytyselementin muovausominaisuus ja sovellus

一、Tekniset edut ja sovellusskenaariot

1. Tekniset edut

Kevyt: Muoviset jäähdytyslevyt ovat 30–60 % kevyempiä kuin saman tilavuudet metalliset jäähdytyslevyt, ja ne sopivat kannettaviin elektronisiin laitteisiin (kuten kannettavat tietokoneet, droonit).

Suunnittelun joustavuus: Se voi muodostaa monimutkaisia ​​rakenteita (kuten erikoismuotoisia ripoja, sisäänrakennettuja lämmönpoistokanavia) yhdessä vaiheessa ilman myöhempää hitsausta tai liittämistä.

Kustannusetu: Muotilla on pitkä käyttöikä (jopa 1 miljoona sykliä tai enemmän), korkea massatuotannon tehokkuus ja yksikkötuotteen kustannukset ovat 20–40% alhaisemmat kuin metallinkäsittely.

2. Sovellusskenaariot

Kulutuselektroniikka:

Lämmönpoistomoduulit reitittimille, digisovittimille ja LED-lampuille.

Autoelektroniikka:

Lämmönpoistokomponentit ajoneuvon sisäiseen navigointiin, ADAS-järjestelmiin ja akunhallintajärjestelmiin (BMS).

Teollisuuden laitteet:

Lämmönpoistorakenteet taajuusmuuttajille, antureille ja latauspaaluille.

二、Laadunvalvontapisteet

Lämmönpoiston suorituskyvyn testaus:

Mittaa jäähdytyslevyn pintalämpötilan jakautuminen lämpökameralla varmistaaksesi, että komponenttien lämpötila ei ylitä turvakynnystä nimellisteholla (esimerkiksi IC-sirut vaativat yleensä ≤85 ℃).

Mittatarkkuuden testaus:

Käytä koordinaattimittauskonetta tunnistaaksesi keskeiset mitat (kuten evien etäisyys, korkeus) varmistaaksesi suunnittelutoleranssien noudattamisen.

Ulkonäkövirheiden testaus:

Käytä visuaalista tarkastusjärjestelmää tarkistaaksesi viat, kuten materiaalipula, kuplat ja purseet, yli 99,5 %:n läpäisyasteella.

Räätälöintiprosessi

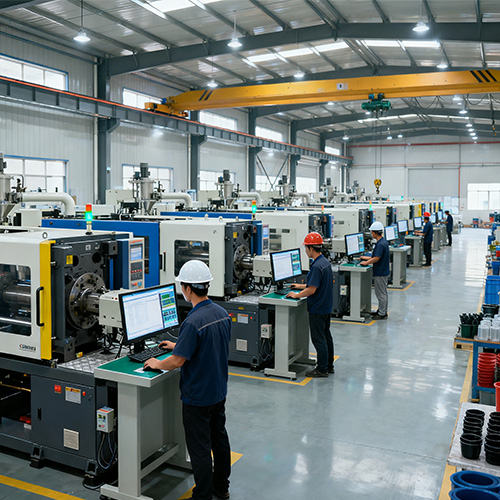

Tehdas & Tietoja Yhdysvalloista

NingBo Plastic Metal Product Co., Ltd (P&M) sijaitsee Yuyaossa, niin sanotussa Mold Cityssä, Plastic Kingdomissa, Hangzhou Bay Bridgen eteläkärjessä, Shanghain pohjoispuolella, Ningbon sataman itäpuolella, tiukka kaksoislinja State Road 329 maa-, meri- ja lentoliikenteessä liikenteen helpottamiseksi.

Runsaan teknisen vahvuuden, tieteellisten johtamismenetelmien ja hyvän myynnin jälkeisen palvelun ansiosta asiakkaat luottavat ja toivottavat sen tervetulleeksi kaikkialta maailmasta. P&M:llä on parannettu kehitys- ja tuotantojärjestelmä muotin suunnittelun, muovituotteiden valmistuksen ja automaattisen tuotannon saavuttamiseksi. Päätuotteemme on muovimuottien, muovituotteiden, metallituotteiden suunnittelu ja valmistus. Yrityksemme tuotteista 90 % viedään Amerikkaan, Eurooppaan, Saksaan, Japaniin, Australiaan jne. Yritys on ollut useiden vuosien ajan sitoutunut raaka-aineiden tutkimukseen. Yrityksellä on oma tavaramerkki ja kymmeniä patentteja, jotka tarjoavat kätevämpää teknistä tukea muottien valmistukseen ja tuotteiden valmistukseen. P&M aloitti kotimaisen liiketoiminnan vuodesta 2008, nimeltään Shundi Mold Factory. Ja avasi kansainväliset markkinat vuodesta 2014. Noudatamme aina laadun periaatteita ensimmäisenä ja ensimmäisenä. Samalla kun tarjoat asiakkaille korkealaatuisimpia tuotteita, yritä maksimoida tuotannon tehokkuus ja lyhentää tuotantoaikaa. Olemme ylpeitä voidessamme kertoa jokaiselle asiakkaalle, että yrityksemme ei ole menettänyt yhtään asiakasta perustamisensa jälkeen. Jos tuotteessa ilmenee ongelmia, etsimme ratkaisua aktiivisesti ja kannamme vastuun loppuun asti.

P&M noudattaa markkinalähtöistä elämänlaatua ja keskittyy laadukkaaseen palveluun ja uusien tuotteiden jatkuvaan kehittämiseen, on päättänyt luoda paremman yrityskuvan, ja ystävämme kotona ja ulkomailla voivat tehdä monenlaisia ​​​​liikevaihtoja ja yhteistyötä, luoda loistavia.

Pakkaus

Pakkaus tarpeidesi mukaan

1. Lentoteitse toimitus kestää 3-7 päivää.

Tavarat voivat lähettää DHL, Fedex, UPS.

2. Merellä toimitusaika perustuu satamaan.

Kaakkois-Aasian maihin kestää noin 5-12 päivää.

Lähi-idän maihin kestää noin 18-25 päivää.

Euroopan maihin kestää noin 20-28 päivää.

Amerikan maihin kestää noin 28-35 päivää.

Australiaan kestää noin 10-15 päivää.

Afrikan maihin kestää noin 30-35 päivää.

P&M Bike -pyörän osat, jotka keskittyvät lasten ympärille, tasapainottavat turvallisuutta, terveyttä ja hauskanpitoa ja pyrkivät tuomaan kirkkaan värin lasten kauniiseen lapsuuteen. Odotamme innolla yhteistyötä kanssasi palvellaksemme lapsiamme.

Lapsen kasvupolku on päällystetty tiileillä ja laatoilla.
